Polyvision PVD-704C после грозы, Видеодомофон отказал в работе в результате воздействия атмосферного электричества
День добрый!

Собственно проблема, после хорошей грозы, при питании от встроенного БП стало выбивать диф. автомат как только включаю домофон в розетку, запитал от внешнего источника постоянного тока 12 вольт, работает, но отказал первый канал видеопанели.
А так-же, происходит не уверенное срабатывание реле открытия замка на вызывной панели (использую PVD-104CH), какие элементы стоит проверить и заменить?

При вскрытии обнаружил:
1. Разорванный элемент в блоке питания (судя по его местонахождению высоковольтный конденсатор) обозначение на плате C10A;
2. Прозвонка цепей питания первого канала вызывной панели показало наличие постоянного напряжения 7-8 вольт (на втором канале около нуля), дальнейшая прозвонка выявила КЗ в диоде SS14 и транзистора (который судя по схематике производит коммутацию 12 вольт на вызывную панель), маркировки на плате нет, на корпусе маркировка «KQ 28» (или «KO 28» сложно разобрать), сам корпус типоразмера SOT89.

Интересует наименование и маркировка:
1. Высоковольтного конденсатора;

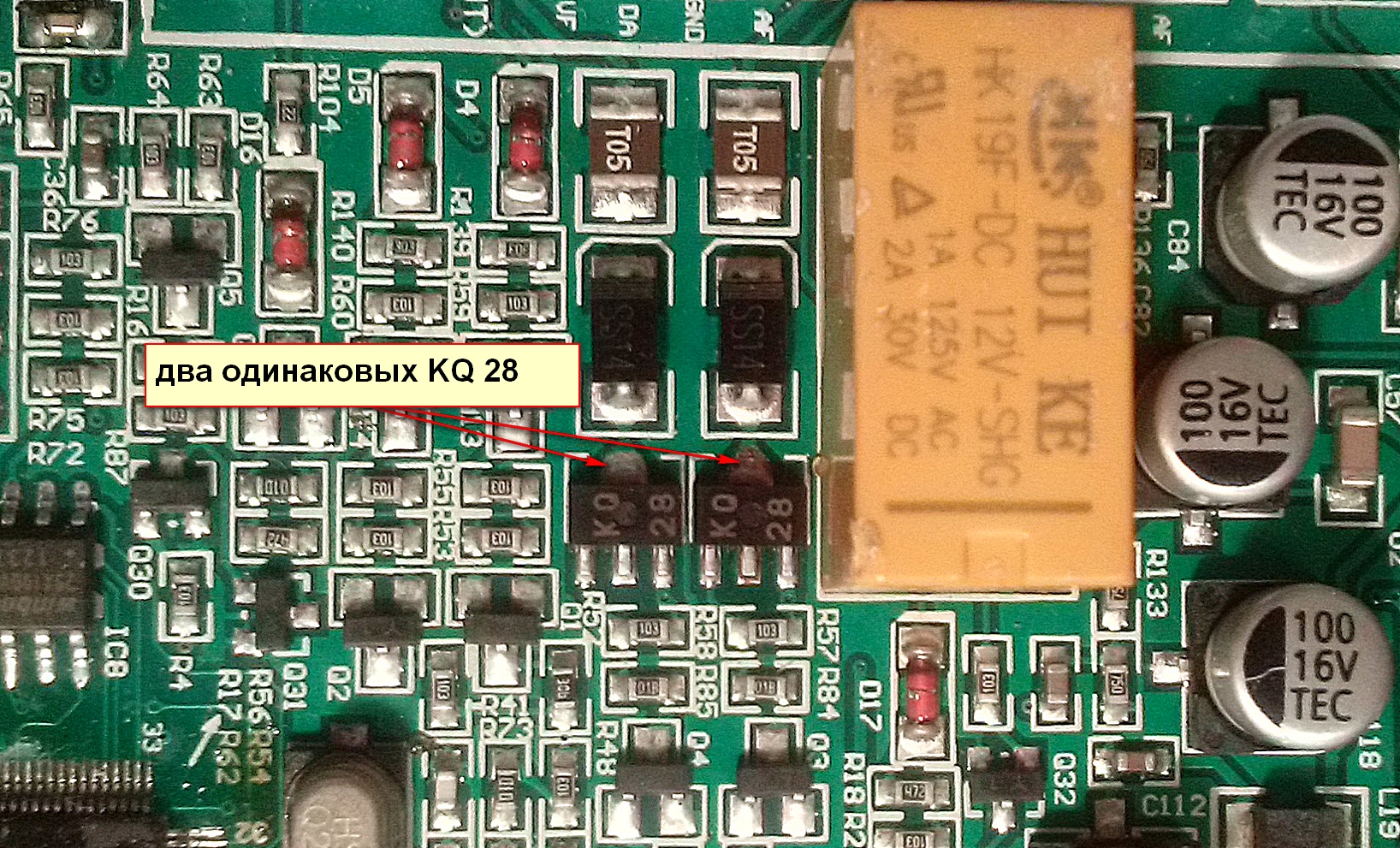

2. Транзистора «KQ 28» (или «KO 28» сложно разобрать)
3. Элементов отвечающих за открытие замка.

Идеальным вариантом конечно было бы получить от Вас принципиальную схему для ремонта моего домофона.

С уважением, Александр

Комментарии (0)
  • Intel_agent Ответить Рисунок Рисунок
    10 ноября 2015, 14:11
    0
    • Дмитрий Кац Ответить

      Надеюсь по фото определите детали и их номинал?
      11 ноября 2015, 09:11
      0
      • Mikhailminenkov Ответить 1) кондер Y1 типа http://bsvi.ru/setevye-filtry-i-pomex...densatory/ развязывает общие провода между сетью и линией 12В, одновременно играя роль фильтра помех. вот пример его применения на блоке питании с микросхемой TOP224Y http://www.fayloobmennik.net/5525650 ПАРОЛЬ ДЛЯ СКАЧИВАНИЯ 555

        2) PNP транзистор в корпусе sot89 вот даташит http://www.farnell.com/datasheets/529803.pdf

        3) За открывание замка отвечает линия аудио. Т.е. при нажатии кнопки разговора на линии АУДИО будет около 5В, после нажатия кнопки замка на домофоне, в течении 5 секунд, напряжение должно держаться до 12,5 -13 Вольт, потом снова 5В. Этого вполне достаточно, чтобы сработало реле на вызывной панели!!!
        11 ноября 2015, 12:11
        0
        • Mikhailminenkov Ответить если при ремонте столкнулись с проблемой, что все элементы заменены или же целые, но встроенный БП все равно не запускается, обратите внимание на дорожки под самим трансформатором HR102073, они могли сгореть при скачке напряжения.
          11 ноября 2015, 12:11
          0
          • Дмитрий Кац Ответить После грозы нужно вообще всё смотреть очень внимательно.
            11 ноября 2015, 13:11
            0
            • Intel_agent Ответить Такс, с транзисторами питания и кондером вроде разобрался.
              В режиме разговора, напряжение ~ 5 вольт, при нажатии кнопки открывания замка, напряжение резко поднимается до 8,5 вольт на первой вызывной панели и до 10 вольт - на второй и начинает медленно падать. Подскажите если не трудно, в какую сторону собственно копать.
              19 ноября 2015, 17:11
              0
              • Дмитрий Кац Ответить 3) За открывание замка отвечает линия аудио. Т.е. при нажатии кнопки разговора на линии АУДИО будет около 5В, после нажатия кнопки замка на домофоне, в течении 5 секунд, напряжение должно держаться до 12,5 -13 Вольт, потом снова 5В. Этого вполне достаточно, чтобы сработало реле на вызывной панели!!!
                http://support.polyvision.ru/data/public/6fdbd4.php
                20 ноября 2015, 10:11
                0
                • Intel_agent Ответить Это все понятно, про отключение 5v, когда оно мешает, но у меня к нему никаких нареканий нет. У меня немного другая проблема, все написанное в моем посте выше относится к линии аудио, т.е. напряжения замерялись на этой линии относительно клеммы GND. Если на линию аудио во время открывания замка подается +12v, значит за это отвечает какой-то транзистор, который пробило на обрыв, не могли бы вы ткнуть пальцем в него или покажите вырезку из схемы с данными элементами.
                  Рисунок
                  20 ноября 2015, 12:11
                  0
                  • Дмитрий Кац Ответить Возможно "выбита" MC 34018L.
                    20 ноября 2015, 13:11
                    0
                    • Mikhailminenkov Ответить Разное падение напряжения на панелях из-за того, что у Вас в домофоне впаяны элементы с другими характеристиками (транзистор и диод).
                      А само проседание напряжения из-за того что сам БП не держит нагрузку.
                      Подключите любой Блок питания с возможностью подстройки выходного напряжения и током от 2А.

                      Вам нужно подать на домофон около 13,5В
                      24 ноября 2015, 12:11
                      0
                      • Intel_agent Ответить
                        Цитата
                        Support пишет:
                        Возможно "выбита" MC 34018L.

                        Хммм... на сколько я понимаю, цель этой микросхемы осуществление переговоров между панелями и самим домофоном, но разговор-то между вызывной панелью и внутренним блоком происходит нормально.

                        Цитата
                        Михаил Миненков пишет:
                        Разное падение напряжения на панелях из-за того, что у Вас в домофоне впаяны элементы с другими характеристиками (транзистор и диод).
                        А само проседание напряжения из-за того что сам БП не держит нагрузку.
                        Подключите любой Блок питания с возможностью подстройки выходного напряжения и током от 2А.

                        Вам нужно подать на домофон около 13,5В

                        Вот тут с вами полностью не согласен, БП работает в штатном режиме, напряжение на его выходе в пределах нормы, а те падения, про которые я писал относятся к различным режимам работы линии аудио, внимательней читаем предыдущие посты
                        29 ноября 2015, 14:11
                        0
                        • Mikhailminenkov Ответить
                          Цитата
                          Intel_agent пишет:
                          Такс, с транзисторами питания и кондером вроде разобрался.

                          В режиме разговора, напряжение ~ 5 вольт, при нажатии кнопки открывания замка, напряжение резко поднимается до 8,5 вольт на первой вызывной панели и до 10 вольт - на второй и начинает медленно падать. Подскажите если не трудно, в какую сторону собственно копать.


                          Теперь проясняем. 8,5В и 10В - это напряжения (ЛИНИИ АУДИО), которые выдает домофон на 1 и 2 вызывную панель при нажатии кнопки замка. почему на одном домофоне разница напряжений между панелями в 1,5В, я описал выше
                          Цитата
                          Михаил Миненков пишет:
                          Разные падения напряжений на панелях из-за того, что у Вас в домофоне впаяны элементы с другими характеристиками (транзистор и диод).
                          .

                          Дальнейшие предположения расписываю подробней:
                          нормальные значения напряжений на 1 и 2 каналах домофона (куда подключаются вызывные панели):

                          Дежурный режим:
                          12 = 5В
                          AUDIO = 5В
                          GND = 0В
                          VIDEO = 0В

                          при разговоре:
                          12 = 12В
                          AUDIO =
                          GND = 0В
                          VIDEO = 1,5 - 2В

                          при нажатии кнопки замка:
                          12 = 12В
                          AUDIO = 12В
                          GND = 0В
                          VIDEO = 1,5 - 2В

                          Исходя из этого, сделан вывод:
                          если у Вас при нажатии кнопки замка 8,5 либо 10 Вольт на каналах АУДИО, то реле вызывной панели НЕ СРАБОТАЕТ, и значит БП который запитывает домофон не держит нагрузку по току.
                          Не держит нагрузку по току - означает, что если Ваш БП рассчитан на ток 1A, то ТЕОРИТИЧЕСКИ он сможет держать нагрузку 12В / 1А = 12 Ом. Заметьте,12 Ом.
                          Если нагрузить БП сопротивлением 6 Ом (в 2 раза ниже сопротивление), то БП уже выдаст макс. возможную мощность, при этом снизит напряжение до 8,5В.

                          То что в дежурке около 12В НЕ ОЗНАЧАЕТ, что при нажатии кнопки замка будет 12В.
                          поэтому предложил:
                          Цитата
                          Михаил Миненков пишет:
                          Подключите любой Блок питания с возможностью подстройки выходного напряжения и током от 2А.
                          Вам нужно подать на домофон около 13,5В
                          02 декабря 2015, 15:12
                          0
                          • Mikhailminenkov Ответить подключите к БП сопротивление 5 - 8 Ом. Если нагруженный источник питания будет выдавать 12,5 или 13 В, будем копать железо.
                            02 декабря 2015, 16:12
                            0
                            • Intel_agent Ответить
                              Цитата
                              Михаил Миненков пишет:
                              подключите к БП сопротивление 5 - 8 Ом. Если нагруженный источник питания будет выдавать 12,5 или 13 В, будем копать железо.

                              Действительно, как это я упустил этот момент, нагруженный таким образом источник не выдает и 10 вольт.
                              Но даже в этом случае, подключив внешний источник питания 12V (с током до 5 A) результата не дало, реле на панели таки не щелкает.
                              04 декабря 2015, 16:12
                              0
                              • Mikhailminenkov Ответить Далее рассмотрим Вашу вызывную панель PVD-104CH. К сожалению под рукой такой не оказалось, поэтому показываю общую схему включения и возможные проблемы:



                                Скорее всего там будет транзистор с маркировкой "CR" в корпусе SOT23. Проверьте его. Также обратите внимание на стабилитрон, который включен в линии АУДИО самым первым (он прозванивается как обычный диод, но скорее всего он у Вас целый.). Если элементы в норме - нужно проверять реле, подав напрямую 12В.
                                Если реле не щелкает-под замену!
                                07 декабря 2015, 14:12
                                0
                                • Intel_agent Ответить Всем спасибо. Работоспособность восстановлена в полном объеме. Как выяснилось, неисправности были и в мониторе и в вызывной панели.
                                  11 декабря 2015, 17:12
                                  0
                                  • Александр Понкратов Ответить Подскажите пожалуйста сопротивление резистора R136 (не звонится даже на пределе 20 мегов), а так же цепи, в которых он стоит. На корпусе след пробоя и маркировки не видно.
                                    24 ноября 2017, 17:18
                                    (Комментарий был изменён)
                                    0
                                    • Михаил Ответить Подскажите какая у Вас неисправность, а также, по возможности, покажите нам расположение резистора на плате.
                                      28 ноября 2017, 13:49
                                      0
                                      • Александр Понкратов Ответить Нет разговора, не открывает замок, периодически нет видео…
                                        Вылезают последствия, только вот вопрос где, либо в мониторе, либо в вызывной панели… резистор находится возле рэле yadi.sk/i/ZmpxLgkp3Q7orx
                                        28 ноября 2017, 14:12
                                        (Комментарий был изменён)
                                        0
                                        • Михаил Ответить Проверяйте напряжения на проводной линии
                                          Дежурный режим:
                                          12 = 5В
                                          AUDIO = 5В
                                          GND = 0В
                                          VIDEO = 0В

                                          при разговоре:
                                          12 = 12В
                                          AUDIO = 5В
                                          GND = 0В
                                          VIDEO = 1,5 — 2В

                                          при нажатии кнопки замка:
                                          12 = 12В
                                          AUDIO = 12В
                                          GND = 0В
                                          VIDEO = 1В

                                          Относительно этих напряжений нужно разбираться в проблеме. Рекомендуем Вам передать домофон в СЦ, так как по картинке ваш вопрос разрешить сложно.
                                          29 ноября 2017, 13:41
                                          0
                                          • Александр Понкратов Ответить C напряжениями буду разбираться. Если передавать в СЦ, какова будет стоимость ремонта без учета стоимости комплектующих?
                                            30 ноября 2017, 17:09
